HQ-100, QAM Modulator는 디지털 케이블 방송 표준 규격인 ITU-T J.83에 부합하는 장비입니다. 16, 32, 64, 128, 256 QAM및 ITU-T J.83 Annex A/B/C에서 요구하는 변조 모드를 모두 지원하며 입력 인터페이스는 DVB-ASI 와 QPSK Tuner (옵션, HQ-300)가 있습니다.
216 ~ 223 까지의 PRBS 패턴을 자체 발생시키는 기능을 지원하며, 입력된 트랜스포트 스트림을 QAM으로 변조하여 RF로 송출하여 주는 장비입니다.

GENERAL FEATURES
 - Advanced QAM Modulation
 - Supports 16 / 32 / 64 / 128 / 256 QAM Modulation
 - ITU-T J.83 Annex A/B/C compliant
 - Input interface of DVB-ASI, Optional Satellite RF (QPSK, HQ-300)
 - Output interface of RF(QAM), Optional IF

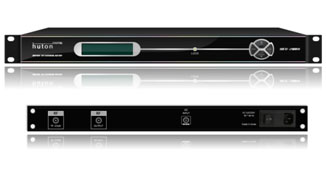

 - 1 RU size and front panel control
 - Green Function for power saving

Input Specification
 - Standard DVB-ASI (BNC type)
 - Data rate : up to 270 Mbps for DVB-ASI
 - Optional RF(QPSK) _ Model : HQ-300

Data Processing
 - Advanced QAM modulation (ITU-T J.83)
 - Symbol rate : up to 7.6 Msps
 - FEC : Annex A/C (DVB-C), Opencable
 - Interleaving : 188, 204 Reed-solomon

Physical and Power
 - Dimension : 485mm(L) x 45mm(H) x 320mm(D)
 - Weight : 3 kg
 - Input Voltage : AC100 ~ 240V, 50/60Hz
 - Power Consumption : 20 Watt

Output Specification
 - QAM RF output
 - IF output : Option
 - F-type connector with 75 ohm
 - Output Frequency : 54 ~ 864 MHz
 - RF Output Level : 0 dBm +/- 5 dB
 - Optional IF Output Level : – 30 dBm +/- 5dB
 - Bandwidth : 6/7/8 MHz
 - Spurious : less than – 60 dB
 - Return Loss : more than 10 dB @ 75 ohm
 - Phase Noise : Typical – 98 dBc/Hz @ 20 KHz
 - Group Delay Time : +/- 50 ns
 - RF Level Control Step : 1 dB
 - Attenuation Level : max. 19 dB
 - Signal to Noise : Typical 32 dB at RF
